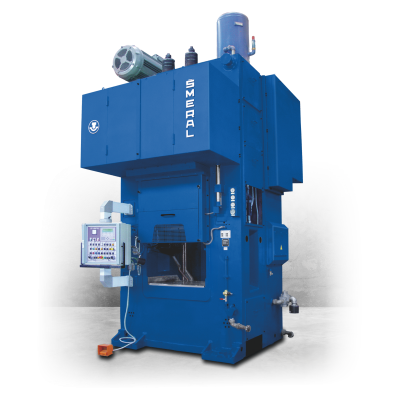

LZK 1000 P/SH

SVISLÉ KOVACÍ LISY
LZK 1000 P/SH

LZK 1000 P/SH

Svislé kovací lisy se používají pro výrobu přesných zápustkových výkovků s využitím v automobilovém průmyslu, pro kování za tepla i za poloohřevu s tvářecími silami 10 - 65 MN, s vysokou tuhostí a rozsáhlou diagnostikou, včetně moderních, přesných a tuhých upínačů a dalšího rozsáhlého příslušenství.

Lisy řady LZK jsou mechanické svislé klikové jednobodové lisy s horním pohonem s uložením hlavního hřídele ve stojanu ve směru zepředu dozadu (příčně ke směru technologického procesu kování). Lisy jsou určeny pro práci za tepla při hromadné výrobě přesných zápustkových výkovků zejména pro automobilový průmysl, stavebnictví a příbuzné obory. Stojany lisů mohou být v provedení z lité oceli nebo svařované. Beran je veden ve vedení tvaru „O“. Kroutící moment od asynchronního elektromotoru pohonu je klínovými řemeny přenášen na setrvačník uložený na předloze nebo přímo na zadním konci hlavního hřídele. Spojka lisu je uložena na zadním konci hlavního hřídele, brzda na předním. Lisy jsou je vybaveny přestavováním a vyvažováním beranu, a je pro ně připraven rozsáhlý sortiment příslušenství jako jsou různé druhy vyhazovačů, upínačů zápustek, zvedáků zápustek a další pomocná zařízení.

• Uzavřený masivní stojan tvaru „O“ – vysoká tuhost
• Rozměrný stůl s bočními průchody – snadná manipulace s výkovky
• Osvědčené příčné uložení výstředníkové hřídele v kluzných ložiskách
• Hydraulické přestavování beranu - ovládání na panelu lisu
• Elektropneumatická spojka a brzda – snadná obsluha a funkce
• Brzda chlazená vodou – lepší účinnost
• Dva válce vyvažování – rovnoměrnější vyvážení a vyšší síla
• Horní a spodní vyhazovač – nastavitelná velikost a rychlost
• Automatické centrální tukové mazání – kontrola správného dávkování maziva

TECHNICKÁ DATA

LZK 1000 P/SH LZK 1600 P/SH LZK 2500 P/SH LZK 3150 B LZK 4000 B LZK 5000 LZK 6500
Jmenovitá tvářecí síla kN 10000 16000 25000 31500 40000 55000 65000
Sevření mm 620 760 905 1000 1000 1100 1150
Průchod mm 1040 1230 1410 1580 1580 1670 2100
Upínací plocha stolu mm 1000x950 1180x1120 1340x1400 1520x1520 1520x1600 1710x1710 1950x1900
Upínací plocha beranu mm 968x750 1138x920 1320x1100 1450x1450 1470x1500 1540x1650 1900x1700
Hydraulické přestavení beranu mm 10 10 10 20 20 20 15
Zdvih/Počet zdvihů mm/min-1 220 280/85 320/65 360/65 380/60 400/55 450/40
Instalovaný výkon kW 55 75 130 175 200 330 420
Rozměry stroje d*š*v m 2,0*2,6*4,6 2,0*3,0*5,5 3,8*4,0*6,7 6,5*4,6*4,3 4,6*4,7*7,6 7,8*5,9*4,9 7,7*7,3*6,3
Přestavování beranu - ruční ruční ruční hydraulické hydraulické
Uvolňování beranu - ručním hydraulickým čerpadlem a hydraulickým pístem ručním hydraulickým čerpadlem a hydraulickým pístem ručním hydraulickým čerpadlem a hydraulickým pístem hydraulické hydraulické

S - provedení se svařovaným stojanem
H - hydraulické přestavení a uvolnění beranu

TECHNICKÝ POPIS

Stojany lisů mohou být v provedení z lité oceli nebo svařované. Beran je veden ve vedení tvaru „O“. Kroutící moment od asynchronního elektromotoru pohonu je klínovými řemeny přenášen na setrvačník uložený na předloze nebo přímo na zadním konci hlavního hřídele. Spojka lisu je uložena na zadním konci hlavního hřídele, brzda na předním. Lisy jsou je vybaveny přestavováním a vyvažováním beranu, a je pro ně připraven rozsáhlý sortiment příslušenství jako jsou různé druhy vyhazovačů, upínačů zápustek, zvedáků zápustek a další pomocná zařízení.
