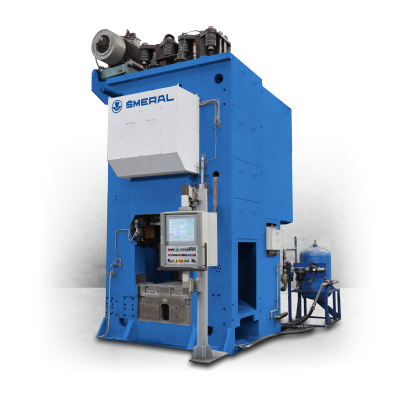

LMZ 1600 A/S

SVISLÉ KOVACÍ LISY
LMZ 1600 A/S

LMZ 1600 A/S

Svislé kovací lisy se používají pro výrobu přesných zápustkových výkovků s využitím v automobilovém průmyslu, pro kování za tepla i za poloohřevu s tvářecími silami 10 - 65 MN, s vysokou tuhostí a rozsáhlou diagnostikou, včetně moderních, přesných a tuhých upínačů a dalšího rozsáhlého příslušenství.

Lisy řady LMZ jsou mechanické svislé klikové jednobodové lisy s horním pohonem s uložením hlavního hřídele ve stojanu ve směru zepředu dozadu (příčně ke směru technologického procesu kování). Lisy jsou určeny pro práci za tepla při hromadné výrobě přesných zápustkových výkovků zejména pro automobilový průmysl, stavebnictví a příbuzné obory. Stojany lisů mohou být v provedení z lité oceli nebo svařované. Beran je veden ve vedení tvaru „X“. Kroutící moment od asynchronního elektromotoru pohonu je klínovými řemeny přenášen na setrvačník uložený na předloze nebo přímo na zadním konci hlavního hřídele. Spojka lisu je uložena na zadním konci hlavního hřídele, brzda na předním. Lisy jsou je vybaveny přestavováním a vyvažováním beranu, a je pro ně připraven rozsáhlý sortiment příslušenství jako jsou různé druhy vyhazovačů, upínačů zápustek, zvedáků zápustek a další pomocná zařízení.

  • Široký průchod – snadná manipulace s výkovky
  • Velký pracovní prostor stroje – velká rozmanitost výkovků
  • „X“ vedení beranu – přesnější výkovky
  • 3 podpěrné ložisko – menší zatížení výstředníkové hřídele
  • Zkrácené nohavice – lepší dostupnost pro automatizaci a menší základ
  • Dva válce vyvažování – rovnoměrnější vyvážení a vyšší síla
  • Automatické přestavení beranu – ovládání na panelu lisu
  • Hydraulické vyhazovače – možnost změny zdvihu každého válce zvlášť

TECHNICKÁ DATA

LMZ 1000 A/S LMZ 1600 A/S LMZ 2500 LMZ 4000 LMZ 6500
Jmenovitá tvářecí síla kN 10000 16000 25000 40000 65000
Sevření mm 660 800 910 1100 1380
Průchod mm 1120 1290 1470 1850 2300
Upínací plocha stolu mm 1080x950 1240x1150 1420x1400 1800x1700 2200x2000
Upínací plocha beranu mm 1010x850 1160x1035 1350x1250 1550x1700 2100x1890
Hydraulické přestavení beranu mm 10 10 10 20 20
Zdvih/Počet zdvihů mm/min-1 220/100 270/85 320/70 380/60 480/45
Celkový instalovaný výkon kW 55 75 130 200 400
Rozměry stroje d*š*v m 2,3*3,0*4,9 3,2*3,7*5,8 3,8*4,2*3,7 5,9*5,9*7,0 7,0*5,9*8,8

TECHNICKÝ POPIS

Stojany lisů mohou být v provedení z lité oceli nebo svařované. Beran je veden ve vedení tvaru „X“. Kroutící moment od asynchronního elektromotoru pohonu je klínovými řemeny přenášen na setrvačník uložený na předloze nebo přímo na zadním konci hlavního hřídele. Spojka lisu je uložena na zadním konci hlavního hřídele, brzda na předním. Lisy jsou je vybaveny přestavováním a vyvažováním beranu, a je pro ně připraven rozsáhlý sortiment příslušenství jako jsou různé druhy vyhazovačů, upínačů zápustek, zvedáků zápustek a další pomocná zařízení.
