PRODUCTION CAPACITIES


In engineering shop we offer machining by horizontal boring machines, horizontal and vertical lathes, milling machines, fixed-bed milling machines, tooth-cutting machines, NC drilling machines and grinding machines, manual and automated welding, burning-out of sheets and surface finishing.

We offer production of multidimensional products up to 125 tons and assembly of engineering units up to 800 tons.

In tool shop we offer machining by five-axis continually controlled CNC machinign centres Ferrari, HURCO and Reiden, horizontal and vertical lathes, jig boring machines, milling machines and plain, vertical and surface grinding machines.

Under the heat treatment we offer nitridation and tretment in electric furnaces.

MACHINING

Portálkové obráběcí centrum FPPCT 400/10

Portálkové obráběcí centrum FPPCT 400/10
  • Průměr upínací desky otočného stolu 3200 mm, nosnost 30 tun.
  • Pracovní plocha obráběcího centra 6200 x 3750 mm
  • Nosnost 3000 kg/m2

Pětiosé souvisle řízené CNC obráběcí centrum Reiden BFR23

Pětiosé souvisle řízené CNC obráběcí centrum Reiden BFR23
  • Rozjezdy: X = 3 000 mm, Y = 1 200 mm, Z = 1 500 mm
  • Posuvy: X = 30 m/min , Y = 20 m/min , Z = 20 m/min
  • Otáčky vřetene: 7 000 ot/min

Pětiosé souvisle řízené CNC obráběcí centrum Ferrari S 630

Pětiosé souvisle řízené CNC obráběcí centrum Ferrari S 630
  • upínací plocha 800x3000 mm,
  • průměr otočného stolu 1300 mm

Pětiosé souvisle řízené CNC obráběcí centrum Ferrari S 620

Pětiosé souvisle řízené CNC obráběcí centrum Ferrari S 620
  • upínací plocha 800x2400 mm,
  • průměr otočného stolu 1250 mm

Pětiosé souvisle řízené CNC obráběcí centrum Ferrari S68 (6 D)

Pětiosé souvisle řízené CNC obráběcí centrum Ferrari S68 (6 D)
  • upínací plocha 800x3000 mm,
  • hmotnost obrobku do 7000 kg

Vertikální frézovací centrum HURCO BMC 25 (3D)

Vertikální frézovací centrum HURCO BMC 25 (3D)
  • Rozjezdy: X = 610 mm, Y = 410 mm, Z = 560 mm
  • Posuvy: X = 10 m/min , Y = 10 m/min , Z = 10 m/min
  • Upínací plocha 500x800 mm

Vodorovná vyvrtávačka (horizontka) W 200 HC 4000 6000

Vodorovná vyvrtávačka (horizontka) W 200 HC 4000 6000
  • Rozměr stolu: 3 500 x 4 000 mm,
  • Rozsah obrábění: X = 6 000mm, Y = 4 100 mm, Z = 1 600 mm
  • Max. hmotnost obrobku: 35 000 kg

Vodorovná vyvrtávačka (horizontka) W 250 HC 4000 8000

Vodorovná vyvrtávačka (horizontka) W 250 HC 4000 8000
  • Rozměr stolu: 4 000 x 8 000mm,
  • Výška 4000mm,
  • Max. hmotnost obrobku: 125 000 kg

Vodorovná vyvrtávačka (horizontka) WHN 13 CNC

Vodorovná vyvrtávačka (horizontka) WHN 13 CNC
  • Rozměr stolu: 2200 x 1800 mm
  • Rozsah obrábění: X = 3500 mm, Y = 2000 mm, Z = 1250 mm, W = 800 mm
  • Max. hmotnost obrobku: 20 000 kg
  • Maximální otáčky vřetena: 2000 ot. / min

Vodorovná vyvrtávačka (horizontka) WHQ 13.8 CNC

Vodorovná vyvrtávačka (horizontka) WHQ 13.8 CNC
  • Rozměr stolu: 1 800 x 2 200
  • Rozsah obrábění: X = 3 500 mm, Y = 2 500 mm, Z = 1 250 mm, W = 800 mm
  • Max. hmotnost obrobku: 12 000 kg
  • Maximální otáčky vřetena: 1.800 ot/min

Vodorovná vyvrtávačka (horizontka) WH 105 CNC

Vodorovná vyvrtávačka (horizontka) WH 105 CNC
  • Rozměr stolu:  1 400 x 1 400 mm,
  • Rozsah obrábění: X = 1 800 mm, Y = 1 600 mm, Z = 1 250 mm, W=630 mm
  • Max. hmotnost obrobku: 5 000 kg

Vodorovná vyvrtávačka (horizontka) WRD 150 Q

Vodorovná vyvrtávačka (horizontka) WRD 150 Q
  • Rozměr stolu: 3 500 x 3 000 mm
  • Rozsah obrábění: X = 12 000 mm, Y = 4 000 mm, Z = 1 800 mm
  • Max. hmotnost obrobku: 40 000 kg

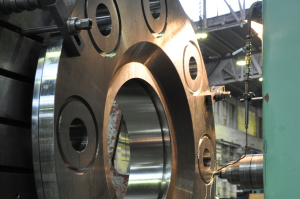

Vodorovná vyvrtávačka (horizontka) WHN 13 B

Vodorovná vyvrtávačka (horizontka) WHN 13 B
  • Rozměr stolu:  1 800 x 1 600 mm
  • Rozsah obrábění: X = 3 500 mm, Y = 2 000 mm, Z = 1 250 mm, W= 800 mm
  • Max. hmotnost obrobku: 40 000 kg
  • Maximální otáčky vřetena: 800 ot/min

CNC Soustruh - hrotový SIU 250 TNR 6250

CNC Soustruh - hrotový SIU 250 TNR 6250
  • Výška hrotů nad ložem: 1 250 mm
  • Max. oběžný pr. nad ložem: 2 100 mm
  • Max. oběžný pr. nad suportem: 1 700 mm
  • Vzdálenost mezi hroty: 6 000 mm

Soustruh - hrotový SUA 125

Soustruh - hrotový SUA 125
  • Max. oběžný pr. nad suportem: 1 000 mm
  • Max. oběžný pr. nad ložem: 1 250 mm
  • Vzdálenost mezi hroty: 5 000 mm

Soustruh - hrotový SUA 125 PA 8000

Soustruh - hrotový SUA 125 PA 8000
  • Max. oběžný pr. nad suportem: 1 000 mm
  • Max. oběžný pr. nad ložem: 1 250 mm
  • Vzdálenost mezi hroty: 8 000 mm

CNC Soustruh - hrotový MASTURN 70 CNC

CNC Soustruh - hrotový MASTURN 70 CNC

*

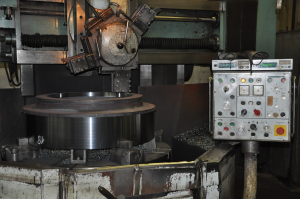

Svislý soustruh (karusel) SKJ 12 A

Svislý soustruh (karusel) SKJ 12 A

*

Svislý soustruh (karusel) SKQ 20 NC

Svislý soustruh (karusel) SKQ 20 NC

*

Svislý soustruh (karusel) SK25BCNC

Svislý soustruh (karusel) SK25BCNC
  • Pr. stolu: 2 400 mm
  • Mezní pr. soust.: 2 600 mm
  • Max. výška soustr.: 1 600 mm
  • Max. vyjetí pinoly: 1 000 mm
  • Pr. stolu: 2 000 mm
  • Max. hmotnost obrobku: 10 t

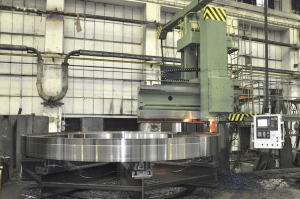

Svislý soustruh (karusel) SKJ 32 CNC

Svislý soustruh (karusel) SKJ 32 CNC
  • Max. oběžný pr.: 6 300 mm
  • Max. výška obrobku: 2 500 mm
  • Průměr stolu: 4 000 mm

Portálová frézka FREP 12

Portálová frézka FREP 12
  • Rozměr stolu: 1200 x 4000 mm,
  • Max. výška obrobku 1200 mm

Portálová frézka FREP 20x80

Portálová frézka FREP 20x80

*

HEAT TREATMENT

Heat treatment:

  • Plynová nitridace - průměr 1200 - 2000mm
  • Elektrická pec – rozměr 1000 x 600 x 2000mm (š x v x h) – kalení popř. zušlechtění do oleje či do vody, žíhání
  • Elektrická pec – rozměr 3800 x 2400 x 3800mm - žíhání

ERECTION AND ASSEMBLY

Erection and assembly:

  • Assembly of engineering complexes up to weight 800 tons.
  • Manipulation by cranes with lifting capacity 125 tons.

BURNINGOUT OF SHEETS

Welding

  • Manual welding – gas welding, arc welding by the “E” method, shielded welding by CO2, respective tests of welders.
  • Machine welding – welding robot MOTOMAN, positioner 3 tons, rotary table 10 tons, max. diameters of welding 5900 mm.
